OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 01 Oct 2013, 07:15

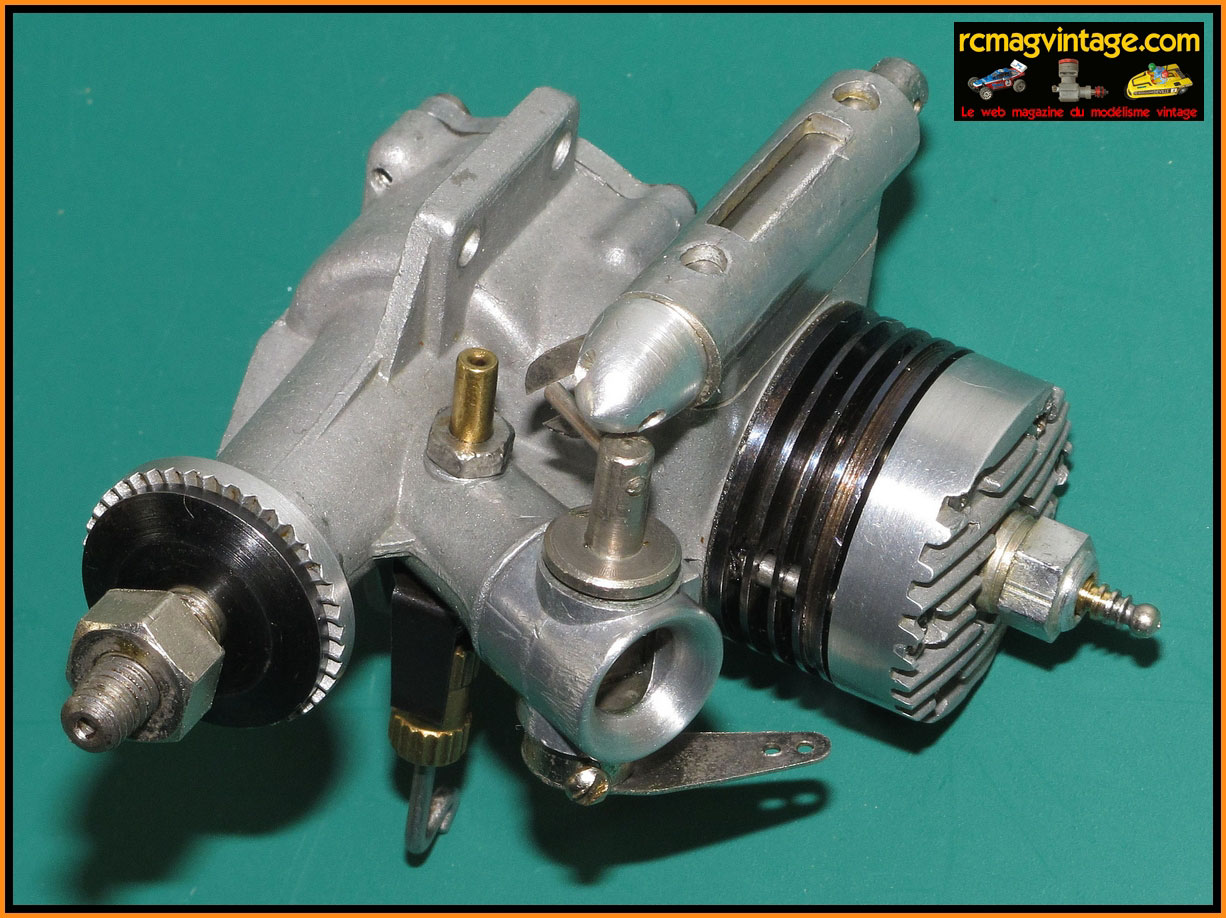

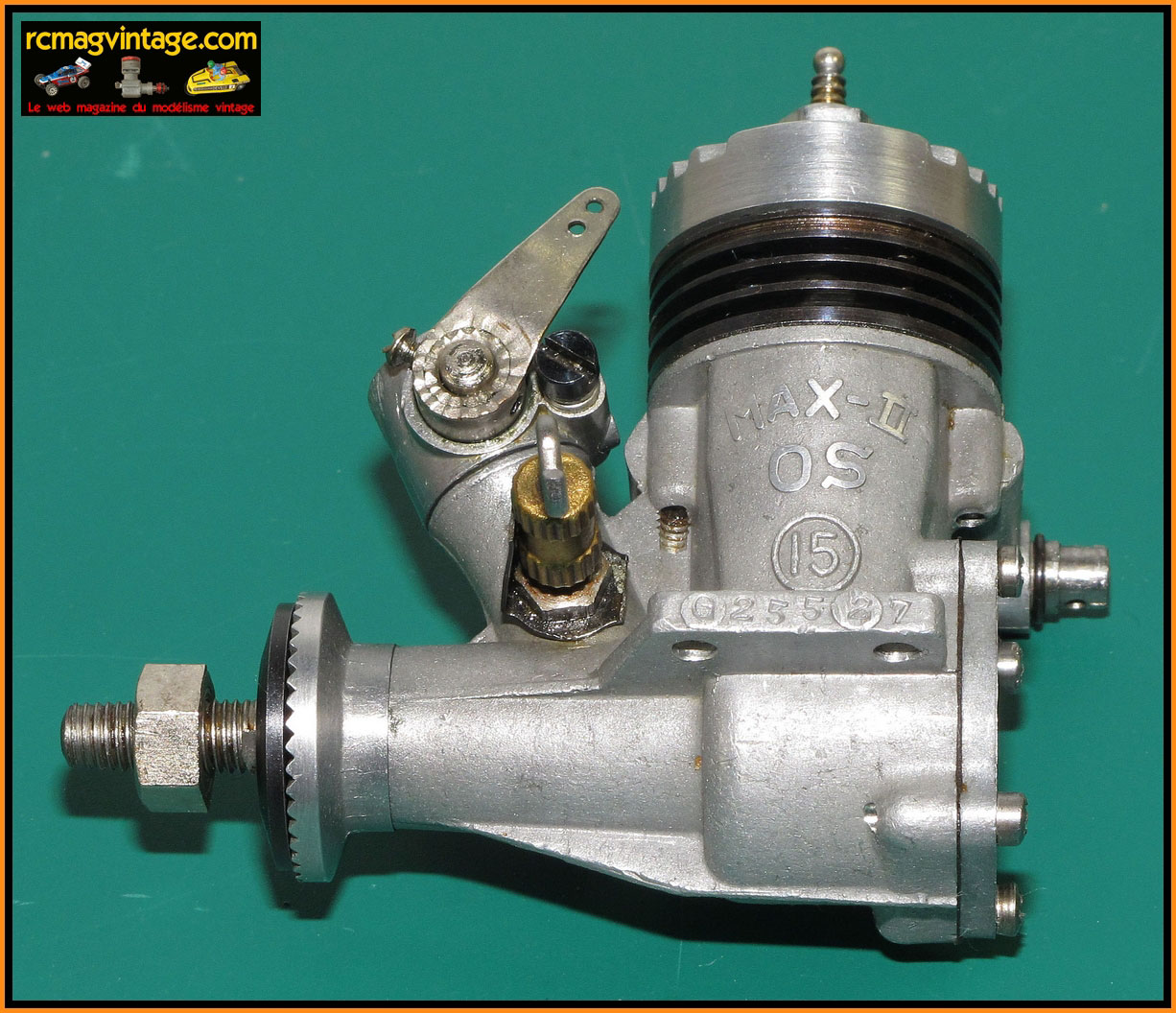

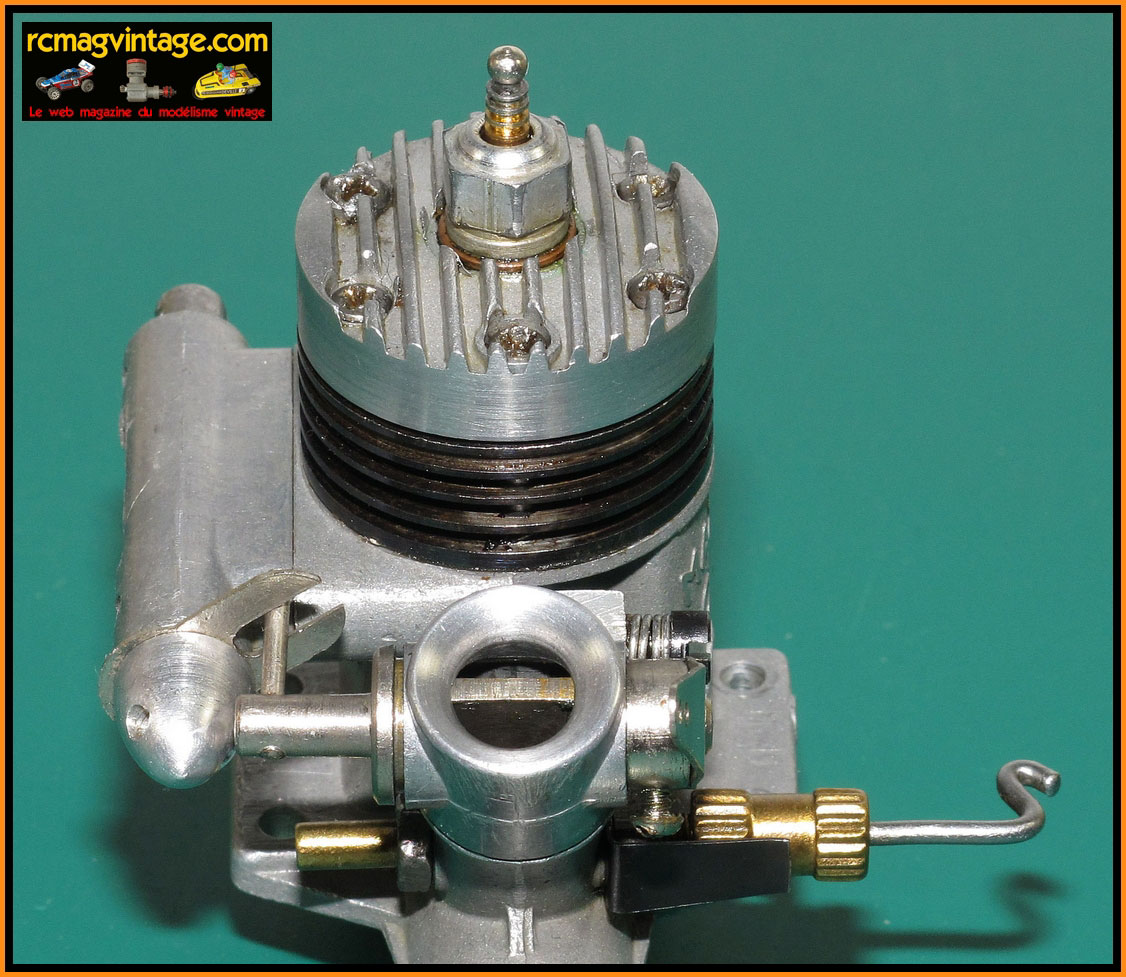

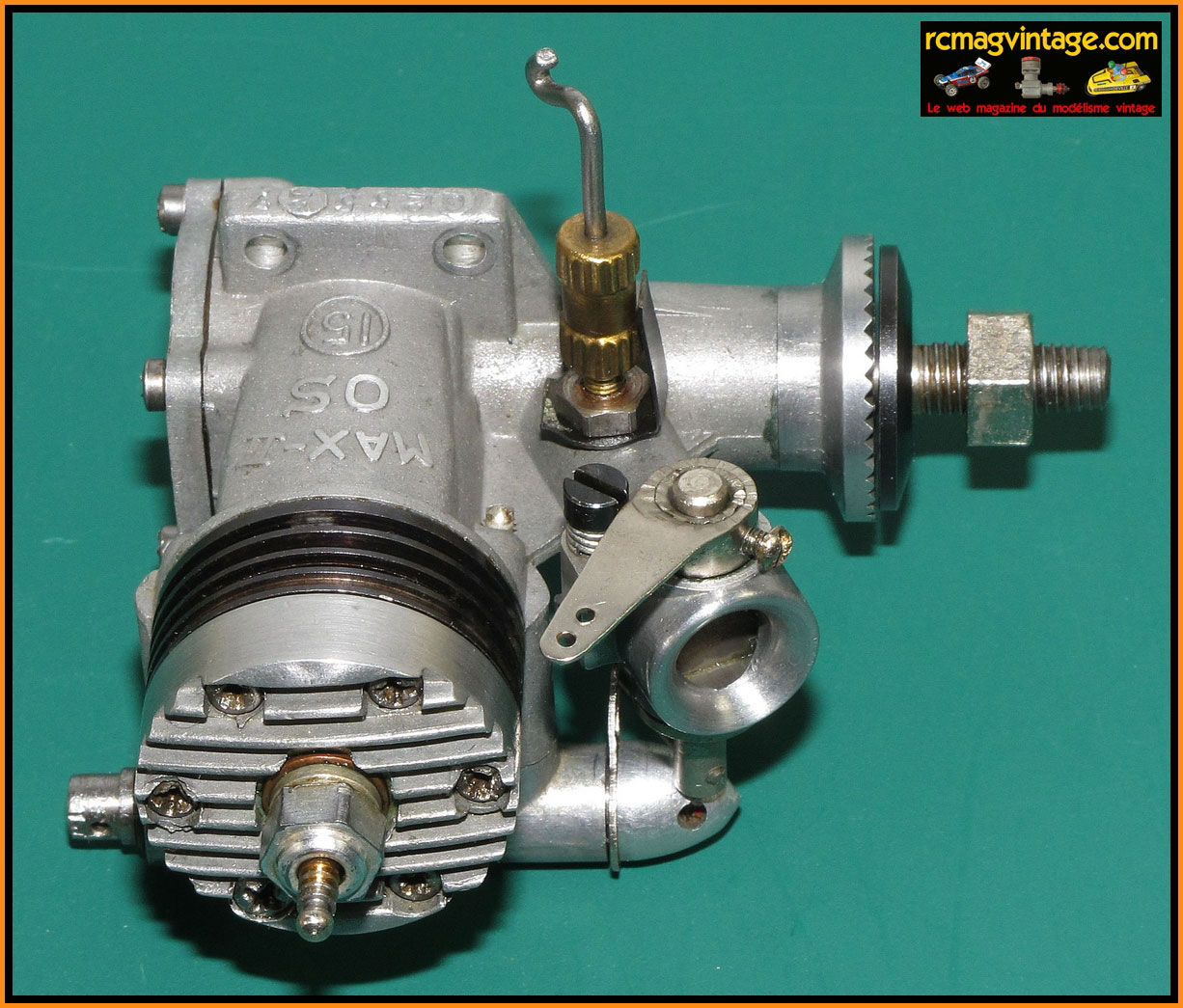

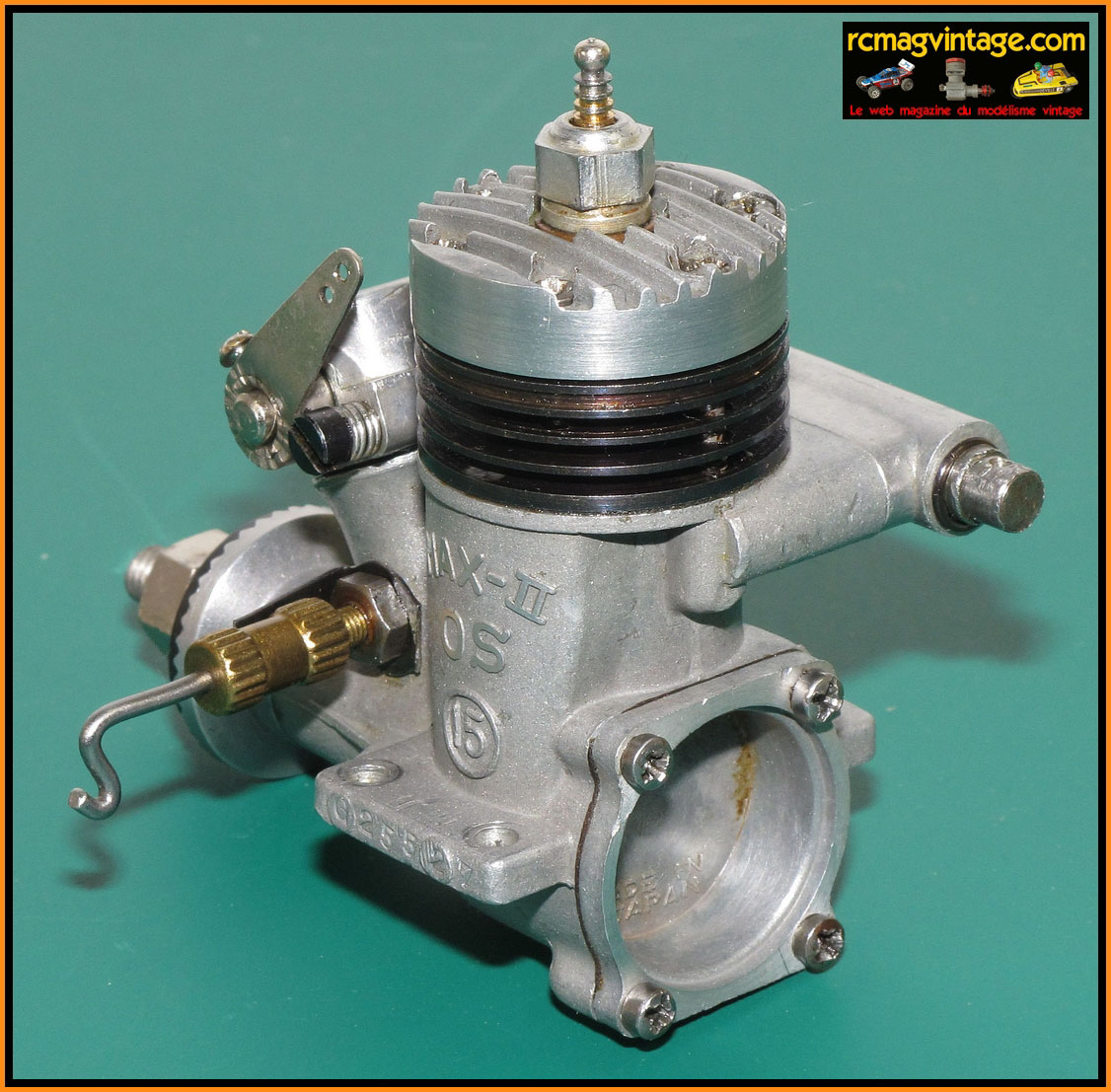

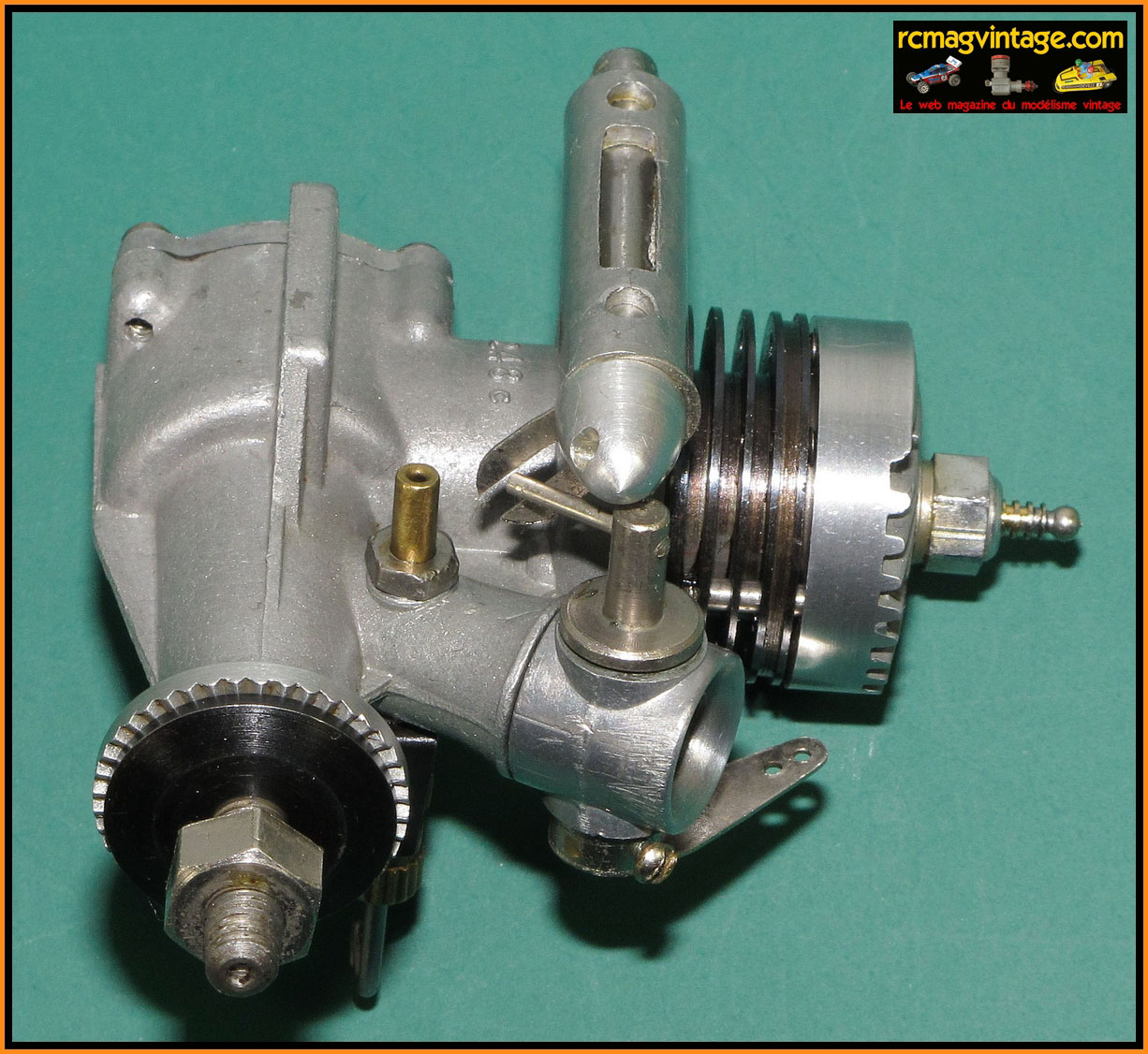

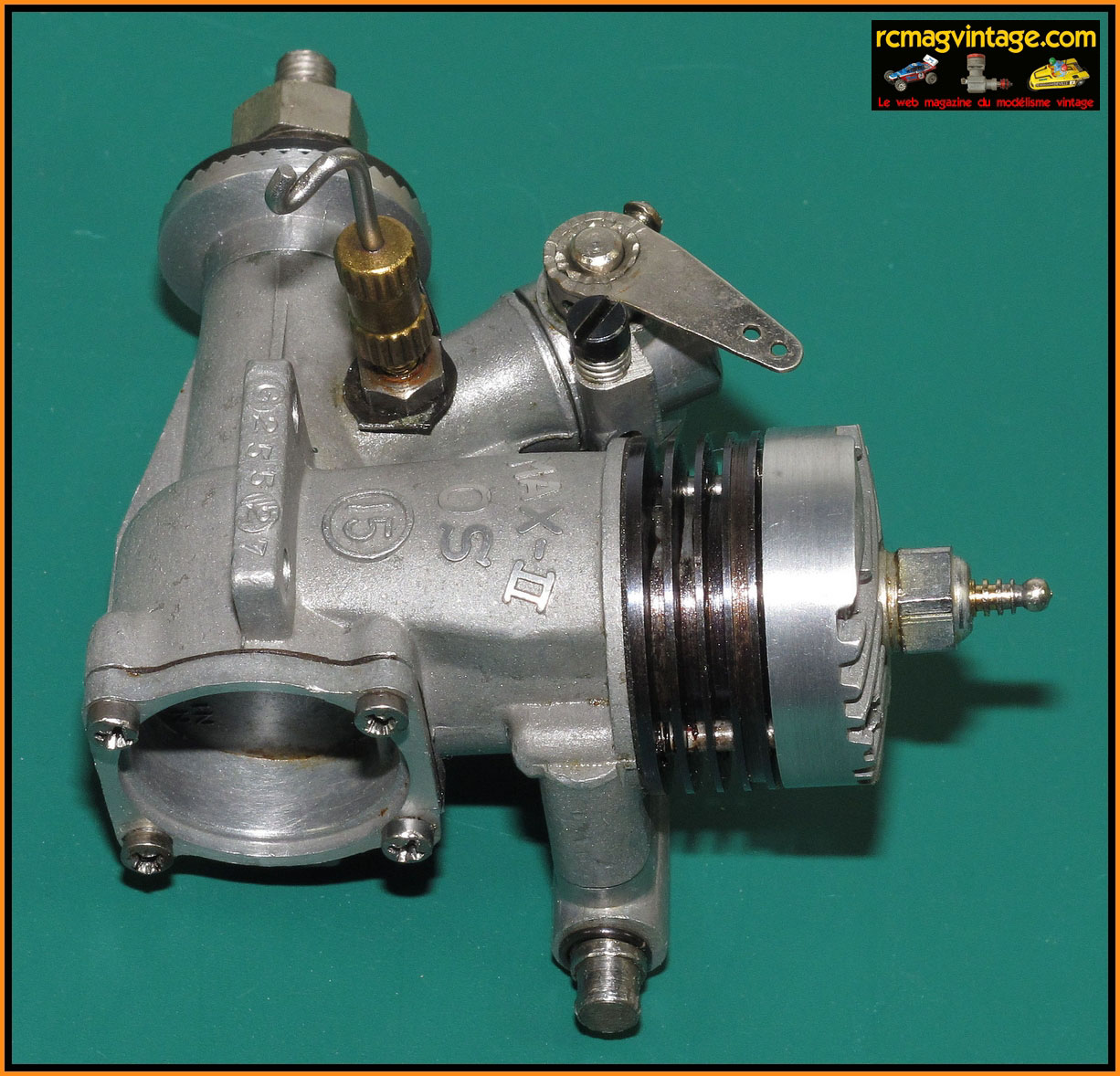

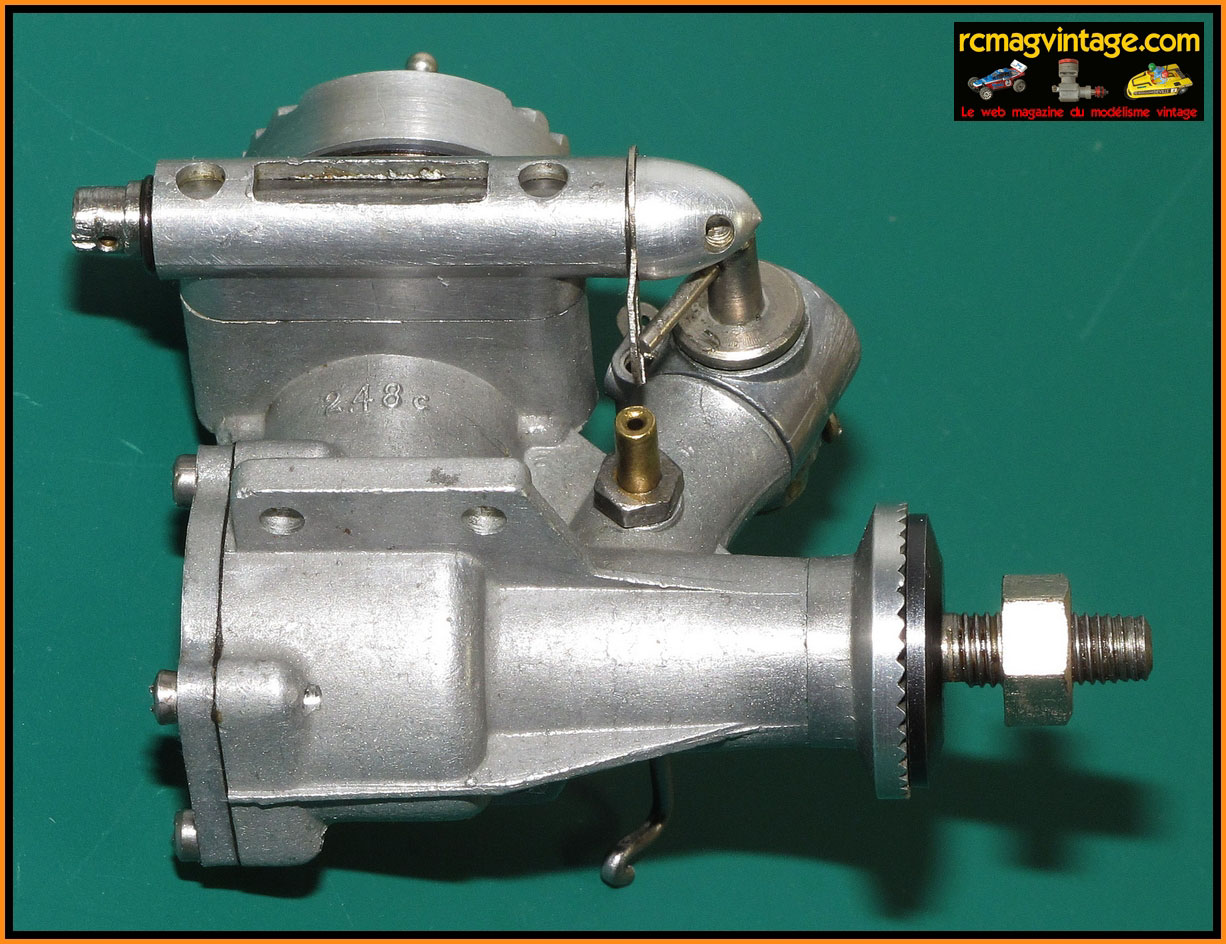

OS 15 II RC de 1959 - Collection RCmagvintage

Un OS 15 II RC ( 2,48cc ) de en 1959. En bon état pour son age ( 54 ans quand même ... ).
Quelques caractéristiques intéressantes comme son cylindre en acier, on original carburateur avec un boisseau plat qui commande l'ouverture de l'échappement.





Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Message par Tractoricou » 09 Oct 2013, 21:04




Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Message par Tractoricou » 24 Oct 2013, 18:21




Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Message par Tractoricou » 29 Oct 2013, 09:04




Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 22 Jan 2016, 13:41



Un OS 15 II RC ( 2,48cc ) de en 1959. En bon état pour son age ( 57 ans quand même ... ).
Quelques caractéristiques intéressantes comme son cylindre en acier, son original carburateur avec un boisseau plat qui commande l'ouverture de l'échappement.

Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 28 Jan 2016, 23:45



Sur ces 2 photos on peut voir que carburateur ouvert cela ouvre aussi l'échappement et que carburateur fermé l'échappement est obturé.
A signaler aussi l'arrivée de carburant située sous le carburateur.

Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 12 Oct 2016, 15:49

Démontage du moteur




Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 13 Oct 2016, 17:17




Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 19 Juin 2018, 20:26



Le moteur culasse et carburateur démontés.
Pour le bouchon de carter, l'échappement et le cylindre je n'ai pas réussit à les démonter sans risquer de marquer les pièces alu, j'ai préféré de pas insister.

Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 26 Juil 2018, 16:53


Gros plan sur le piston acier avec son déflecteur.

Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 13 Jan 2020, 20:33


La culasse qui est fixée au cylindre par 4 vis courtes et 2 très longues qui assurent la fixation de l'ensemble sur le carter.

Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 04 Juil 2020, 10:47


Un joint de culasse en papier et une bougie avec une barrette devant le filament.

Avatar de l’utilisateur
Tractoricou
Champion du monde
Champion du monde
Messages : 11782
Inscription : 01 Jan 1970, 01:00
Contact :

Re: OS 15 II RC de 1959 ( musée )

Message par Tractoricou » 15 Nov 2020, 09:37


Le pointeau avec l'arrivée de carburant qui assure aussi la fixation du carburateur sur le carter.
