Montage du Kyosho Beetle 1/10 2014

Message par **Tractoricou** » 01 Fév 2015, 09:23

Mise en place des supports d'amortisseurs.

Message par **Tractoricou** » 01 Fév 2015, 09:23

Mise en place de la traverse avant.

Message par **Tractoricou** » 02 Fév 2015, 08:02

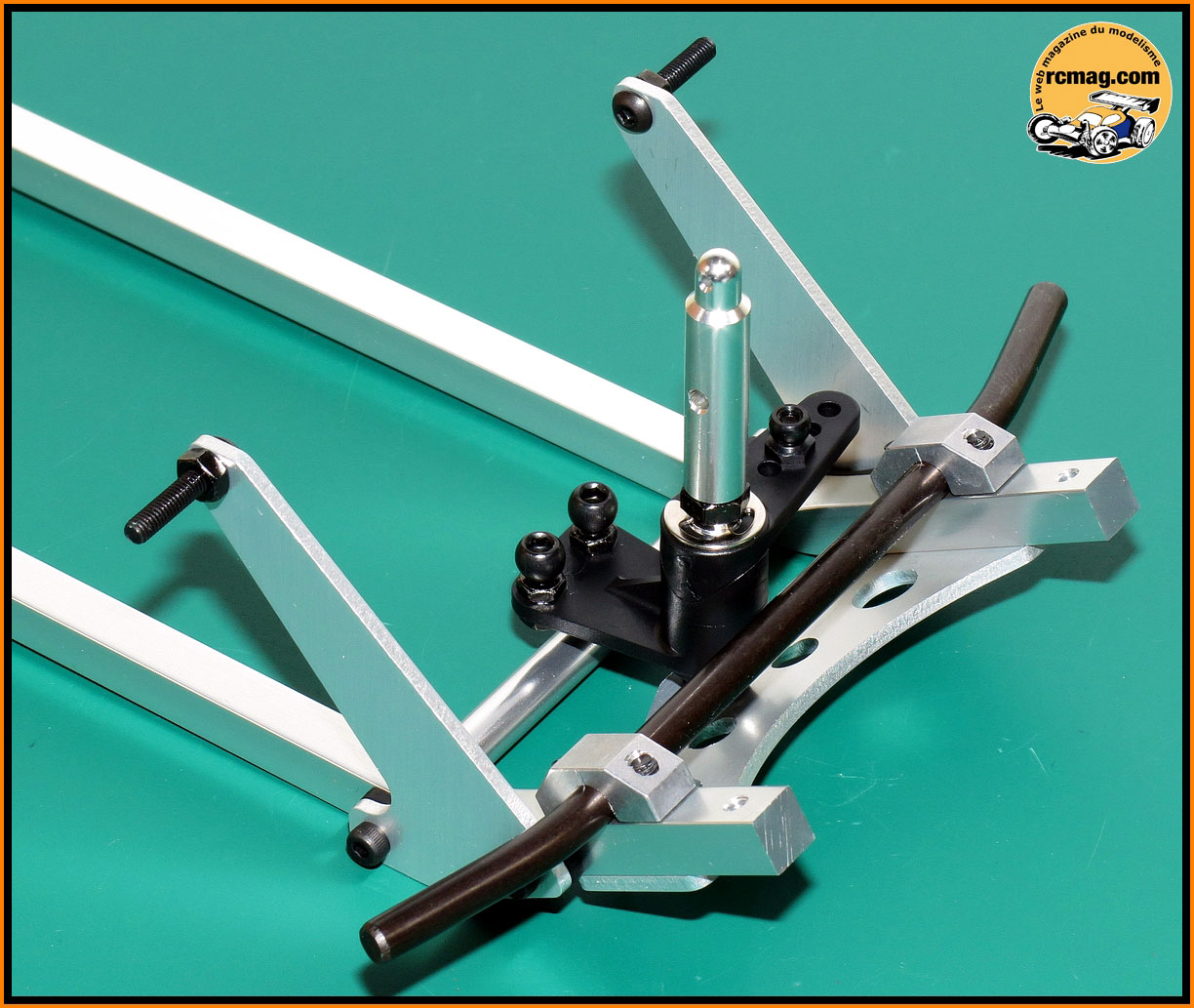

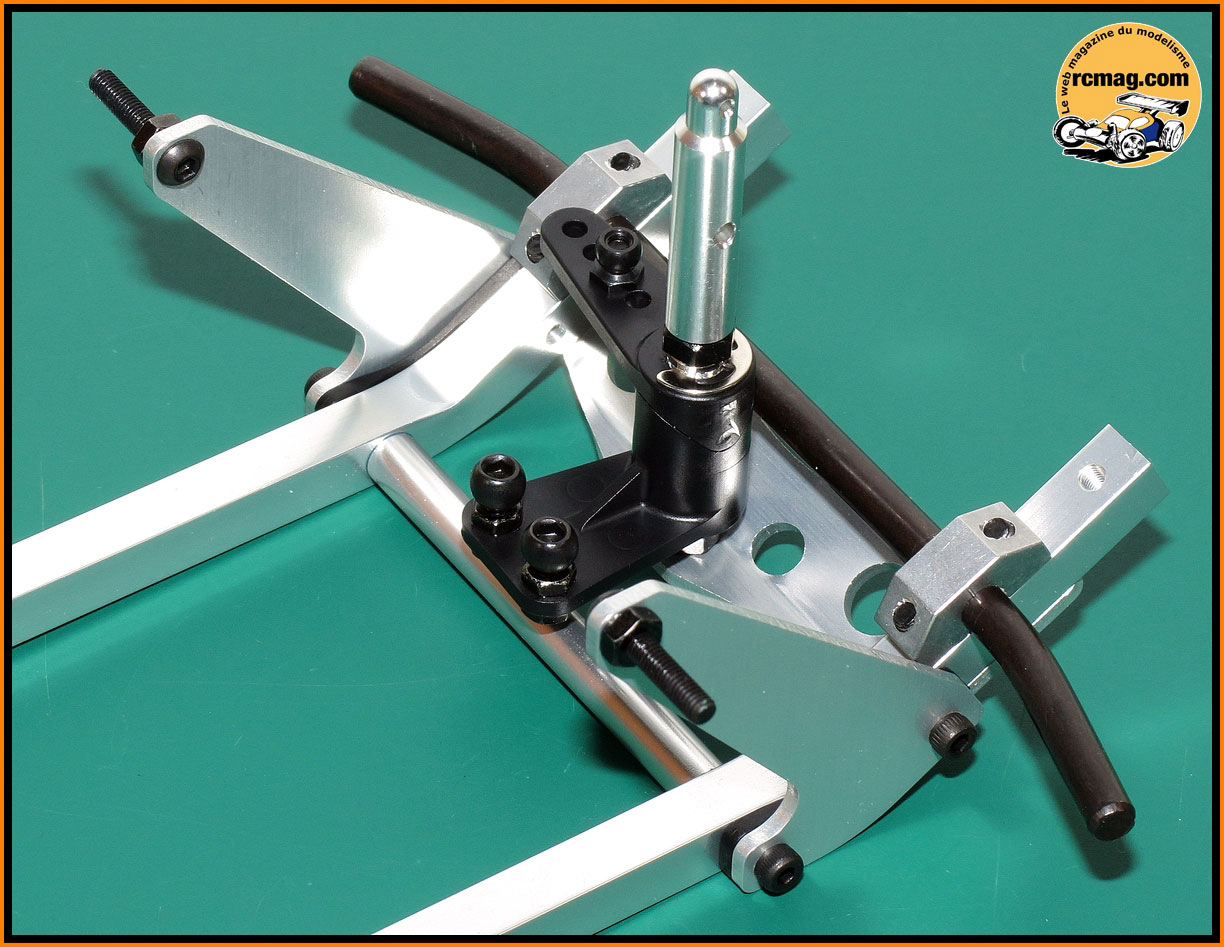

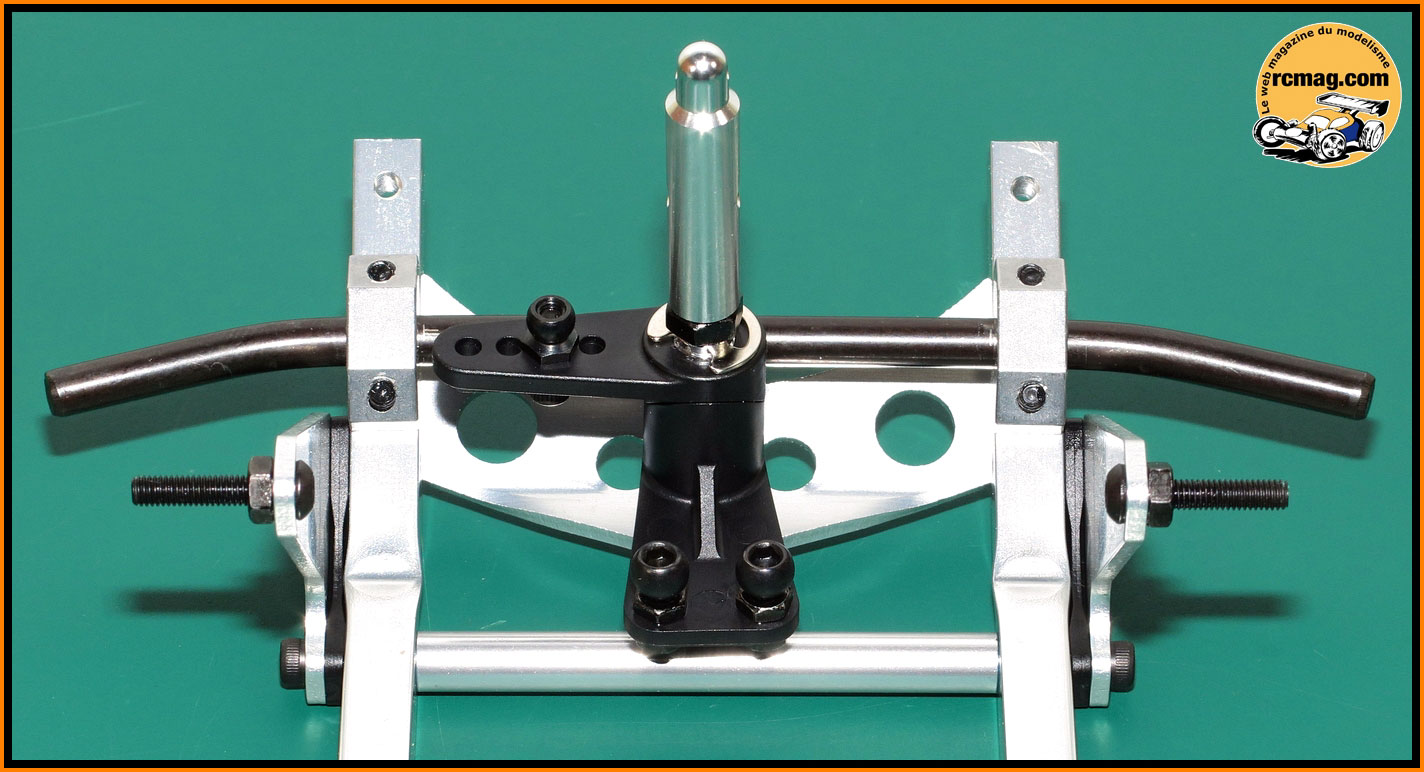

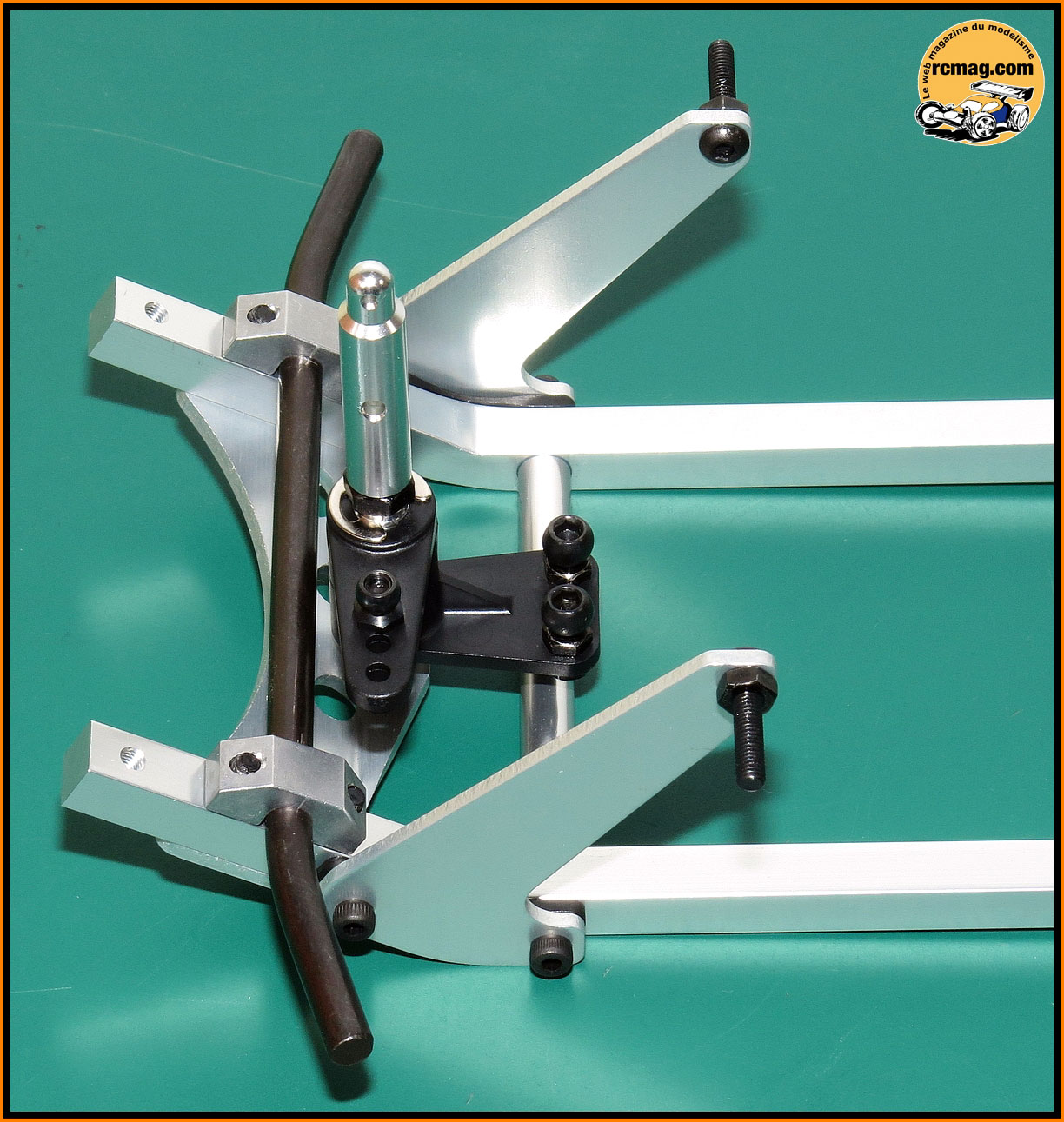

La partie avant du châssis assemblée.

Message par **Tractoricou** » 02 Fév 2015, 08:02

02/ La page de la notice correspondant au montage des rotules sur les pièces du sauve servo.

Message par **Tractoricou** » 02 Fév 2015, 08:02

Les pièces nécessaires à cette étape de montage.

Message par **Tractoricou** » 05 Fév 2015, 07:37

Montage des rotules. Il y a très peu de nylstop livrés avec le kit, il faudra donc utiliser le frein filet fournit avec le kit.

Message par **Tractoricou** » 05 Fév 2015, 07:38

03/ La page de la notice correspondant au montage du sauve servo.

Message par **Tractoricou** » 05 Fév 2015, 07:38

Les pièces nécessaires à cette étape de montage.

Message par **Tractoricou** » 19 Mars 2015, 13:44

Message par **Tractoricou** » 19 Mars 2015, 13:44

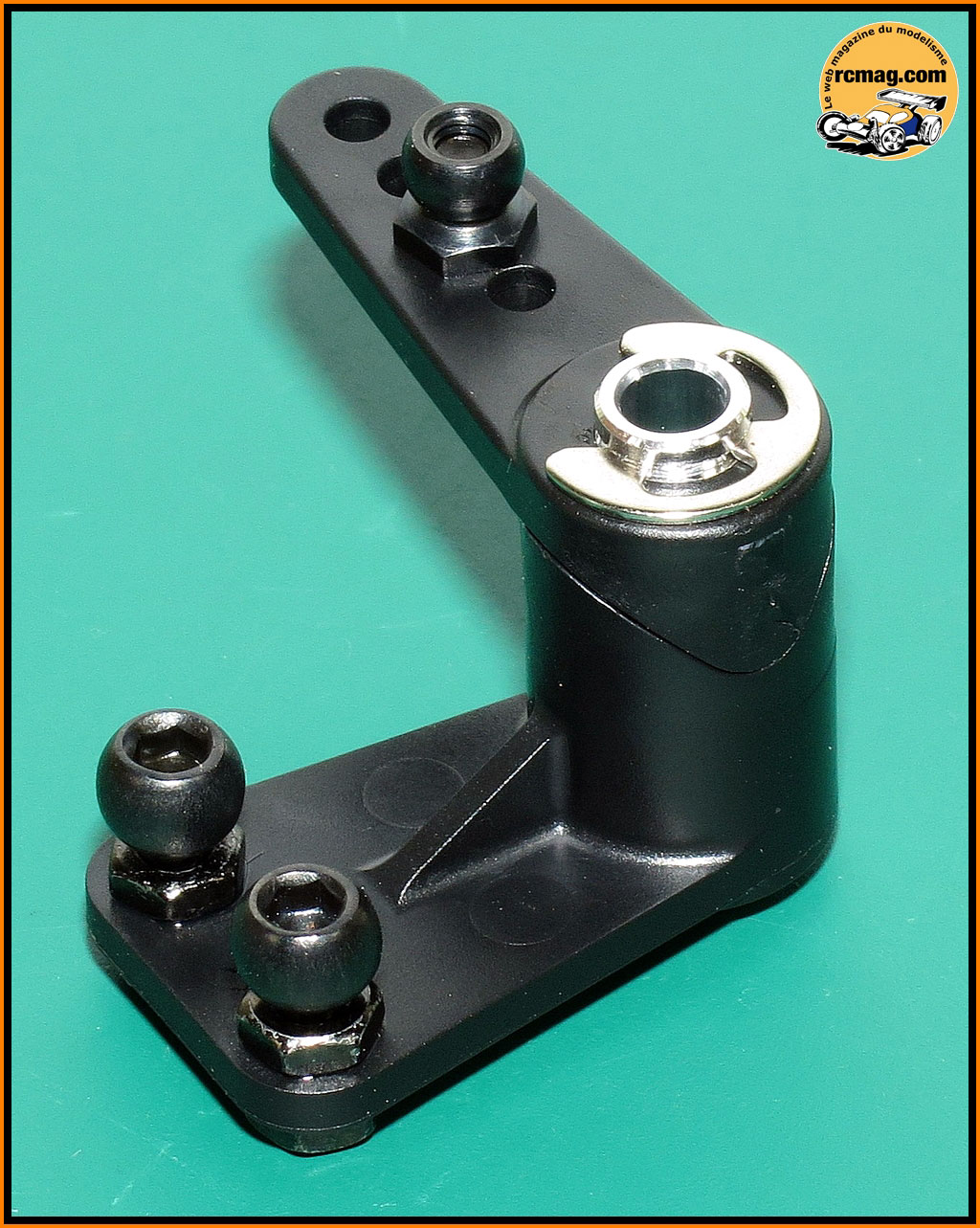

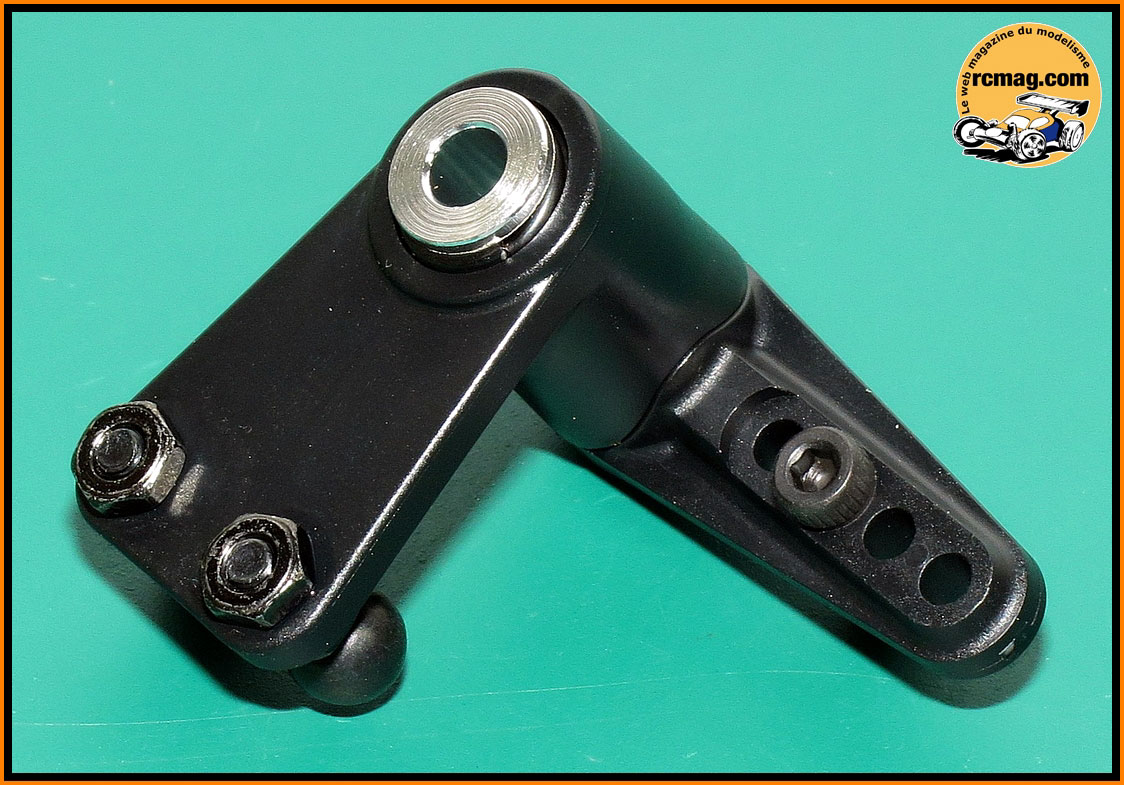

Le sauve servo assemblé.

Message par **Tractoricou** » 21 Mars 2015, 20:26

04/ La page de la notice correspondant au montage de la traverse du sauve servo et du support carrosserie avant.

Message par **Tractoricou** » 21 Mars 2015, 20:27

Les pièces nécessaires à cette étape de montage.

dollyfanny30 · Message par **dollyfanny30** » 29 Jan 2016, 23:51

j'ai la version graupner kyosho.

Ricorabbit · Message par **Ricorabbit** » 30 Jan 2016, 12:08

Salut Eric,

Dit donc, il est pas très rapide ce montage non ?! A ce rythme, ça ne sera pas fini que la ré-édition de la re re sera sortie :-))))) .

Blagounette hein, merci du partage ;-).

Message par **Tractoricou** » 31 Jan 2016, 07:12

j'en ai trop a faire ... m'en sort plus entre les courses, les montages, les vidéos, la gestion des forums, celle de l'asso .... mais je le finirai

Message par **Tractoricou** » 21 Déc 2016, 11:41

Montage de la vis M4 sur la traverse de sauve servo de 2,5mm d'épaisseur.

Message par **Tractoricou** » 21 Déc 2016, 11:41

Montage du sauve servo sur son "axe". C'est un montage à l'ancienne, directement sur le filetage de la vis ...

Message par **Tractoricou** » 21 Déc 2016, 11:42

Montage du plot de fixation de la carrosserie avant en alu.

Message par **Tractoricou** » 23 Déc 2016, 12:39

05/ La page de la notice correspondant au montage des traverses sur les poutres du châssis.

Message par **Tractoricou** » 23 Déc 2016, 12:40

Les pièces nécessaires à cette étape de montage.

Message par **Tractoricou** » 23 Déc 2016, 12:41

La traverse arrière inferieur de 2,5mm d'épaisseur.

Message par **Tractoricou** » 12 Jan 2017, 09:10

La traverse arrière superieur de 2,5mm d'épaisseur.

Message par **Tractoricou** » 12 Jan 2017, 21:34

Message par **Tractoricou** » 12 Jan 2017, 21:34

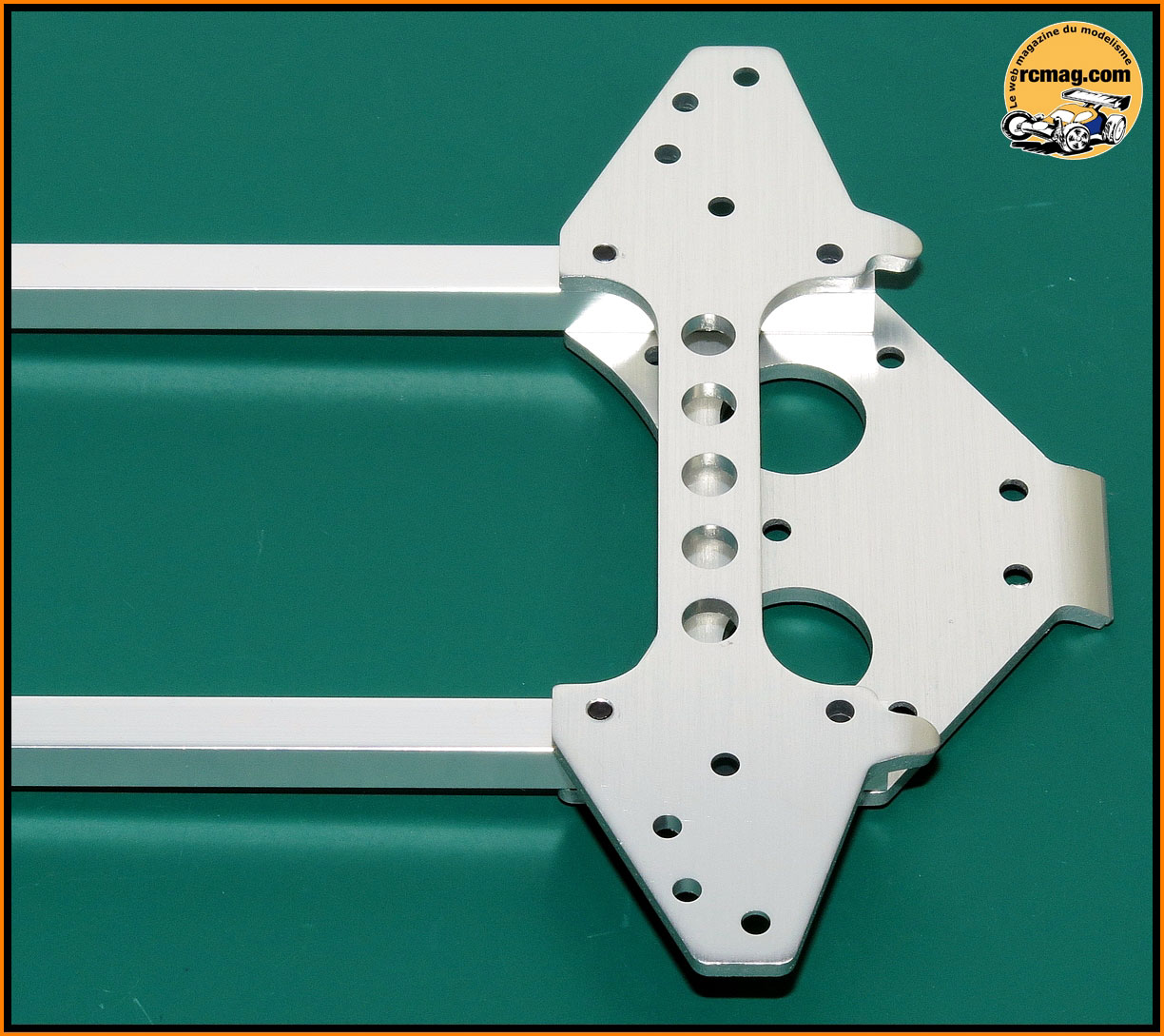

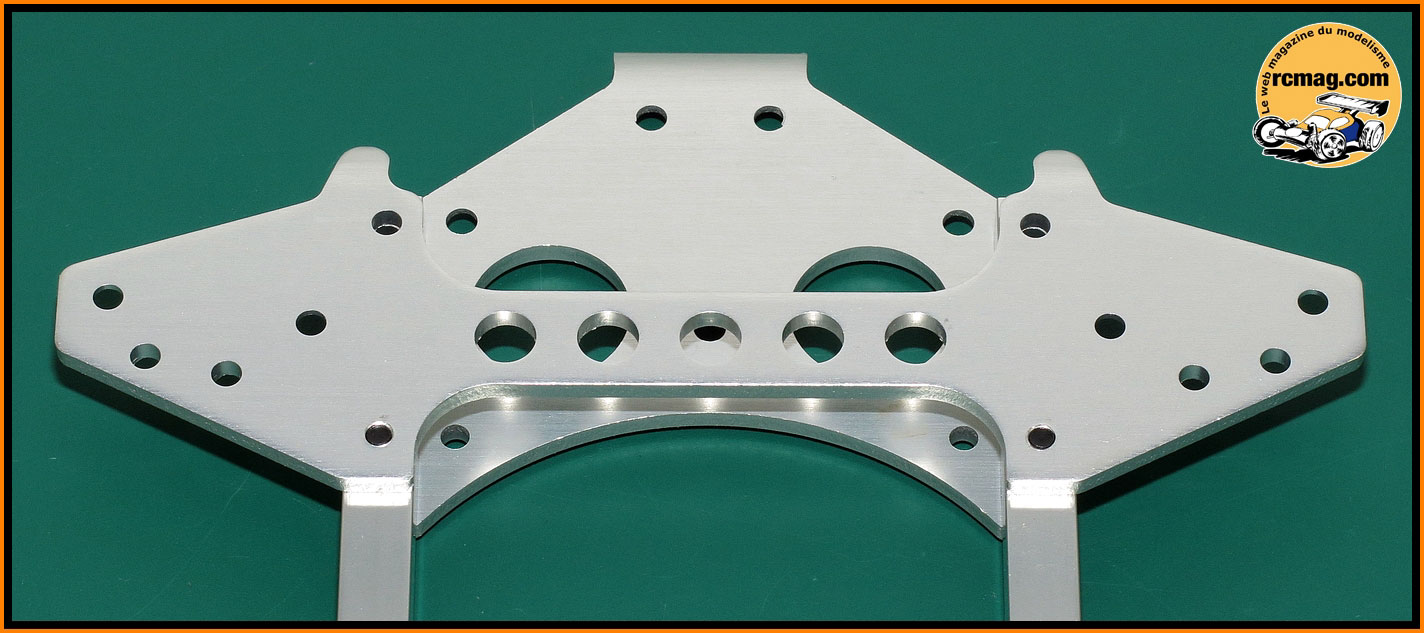

Les traverses montées sur le châssis.

Message par **Tractoricou** » 17 Jan 2017, 21:22

La traverse du train avant de 5mm avec ses brides de fixation.

Message par **Tractoricou** » 17 Jan 2017, 21:22

Les marques sur la traverses pour le réglage de la chasse.

Message par **Tractoricou** » 17 Jan 2017, 21:23

Message par **Tractoricou** » 17 Jan 2017, 21:23

Message par **Tractoricou** » 08 Déc 2018, 10:13

La traverse du train avant montée sur le châssis.

Message par **Tractoricou** » 08 Déc 2018, 10:14

L'assemblage du châssis terminé.
